系統介紹

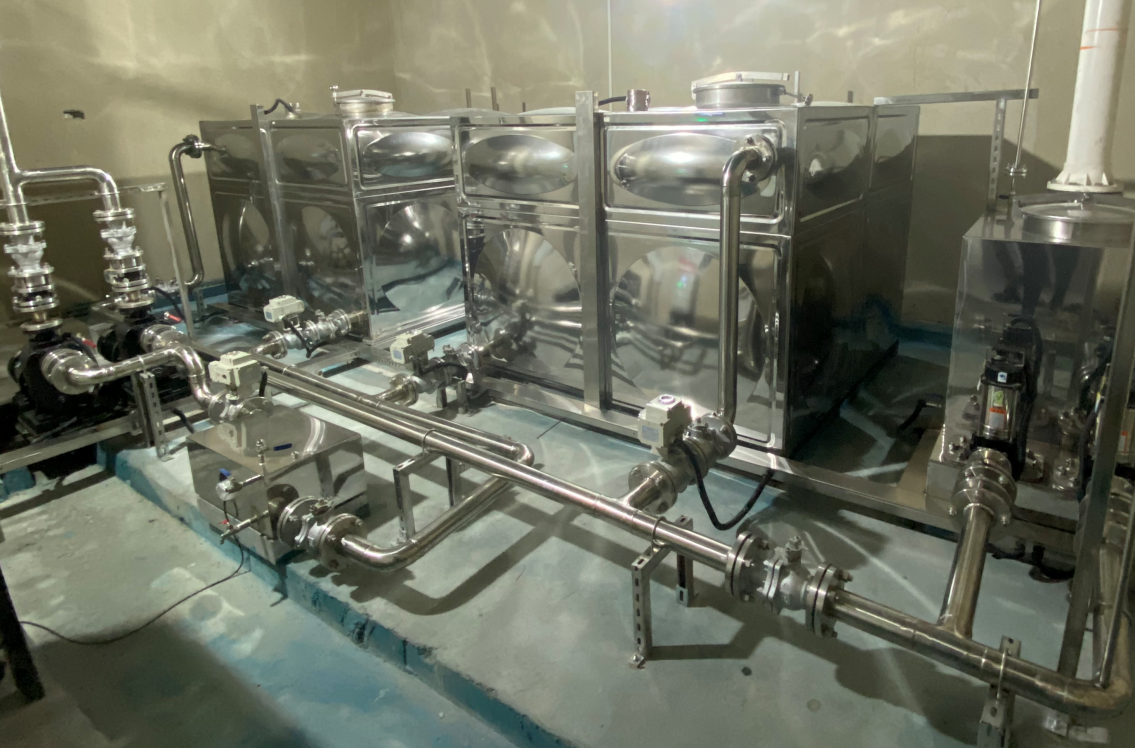

醫院內產生的放射性廢水主要為注射放射性核素的病人產生的生活污水。病人專用衛生間及限制區內其他產生的生活污水均通過專用管道收集至處于核醫學科衰變池，采用槽式衰變、多重監測處理方式，經充分衰變上后，經檢測達到放射性廢水排放限值后方可排放。
此放射性廢液監測處理排放系統是針對產生放射性廢液工作場所而專門設計開發的，符合國家環保要求標準，廣泛應用于工業、醫療等放射性場所，并根據核醫學核素治療病房區域及門診顯像區域所使用放射性核素藥物的半衰期長短，可分別設計并聯的兩套長、短半衰期核素衰變池。
方案概述
1.設計原則
1）嚴格執行國家現行的環保技術標準、規范，遵守國家和地方環保的有關法律、法規及排放標準的各項規定，確保經處理后放射性污水的放射性指標達到國家要求的排放標準。
2）污水處理設施具有較大的適應性、應急性。并考慮在突發或事故狀態下的各種應急措施。
3）按照技術先進，運行可靠，操作管理簡單的原則選擇污水處理工藝。
4）所選用的設備性能可靠、運行穩定、運行費用低、管理維修方便。為了提高放射性廢液處理能力，設計采用PLC全自動程序控制。
5）平面布置和工程設計時，布局力求緊湊、簡潔，工藝流程合理通暢，因地制宜，合理利用空間。
6）合理選用優質配件，降低能耗，提高工作效益和使用壽命，降低系統運行成本。
設計依據
為保護周圍環境，使放射性污水能夠達標排放，現我公司根據業主要求，對此此放射性污水進行處理，經處理后出水放射性指標能夠達到國家進入城市污水管網。
相關標準規范：
《中華人民共和國環境保護法》
《中華人民共和國水污染防治法》
《醫院污水處理設計規范》
《臨床核醫學放射衛生防護標準》
《醫用放射性廢物的防護管理》
《核醫學放射防護要求》
《核醫學輻射防護與安全要求》
系統功能
1）容積大小依據核素種類及預計患者診治人次，個體化精準設計。

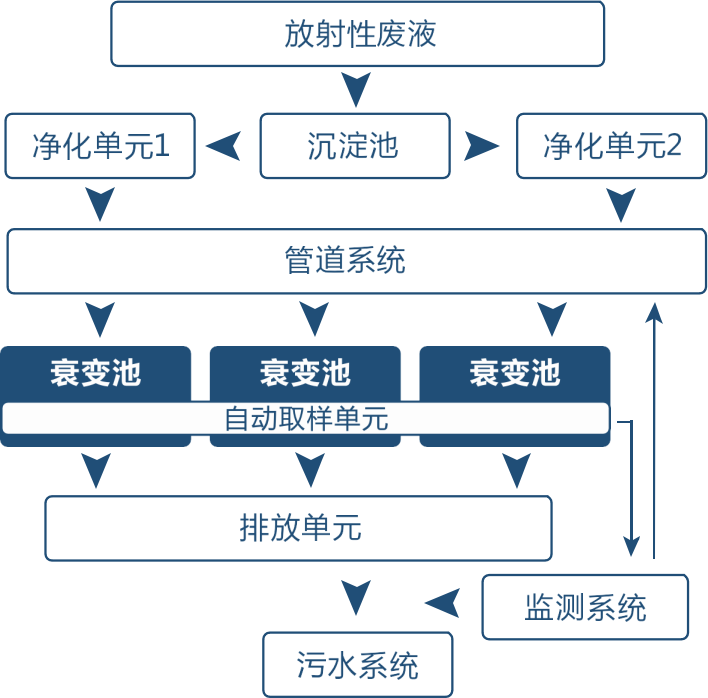

2）廢液衰變系統均通過電磁閥控制每組衰變池中各個槽體的進水和排水。當?shù)谝粋€(gè)槽體注滿后，自動關閉（開始計算衰變期），開啟第二個槽體，當?shù)诙€(gè)槽體注滿后，自動關閉，開啟第三個槽體，以此類推在最后一個槽體未注滿前第一個槽體達到十個半衰期的排放標準開始排放，當最后一個槽體注滿后，自動關閉，開啟第一個槽體，并依次循環。
3）所有排水管道均采用DN50或DN100鑄鐵管。
4）采用上送下排原則，每一步驟都是有程控式PLC控制系統來完成。

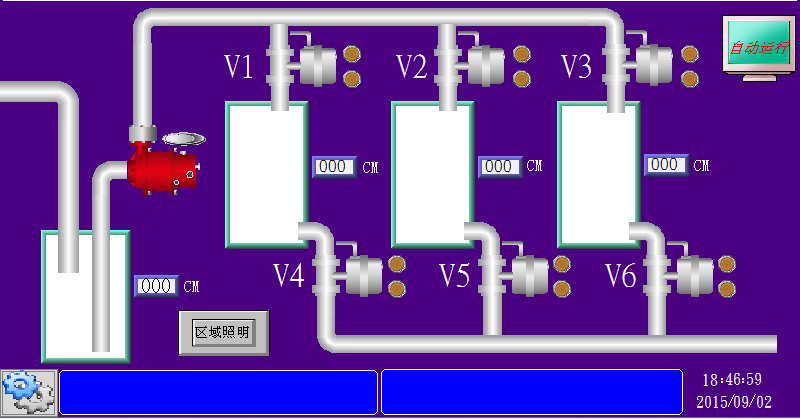

5）液晶觸摸屏控制，屏幕可顯示各槽體液位高度、電動閥和管道泵狀態。
6）具有電動閥異常時報警提示功能。
7）槽體內限位器、傳感器、過濾網能夠自動沖洗，以防污物堵塞。
8）可查看不少于50次的排放記錄。
9）設有手動取樣閥。
10）在本衰變池系統的綜合排水口末端設置有IP45級防水及帶自屏蔽的自動取樣監測單元，可遠程控制取樣或每次排放自動取樣測量，系統自動保存測量值；當濃度高于設定時自動停止排放并報警提示。
優勢特點
- 采用不銹鋼儲存槽體，槽內外涂防銹及耐酸堿涂料，堅固耐用
- 中央控制操作系統，操作方便、管理容易，放射性廢液儲存環境一目了然
- 流程圖控制盤面：放射性廢液進、排流程清晰明了
- 自由設立廢液儲存量：依需求可自由調整各主要儲存量及排放時機
- 可顯示廢液高低液位：液位計可了解廢液儲量現況
- 可記錄排放總數：排放計數器可推算排放總量
- 液位異常警報器：液位過高或過低等異常狀況警示及警報
- 系統故障測試：可測試系統故障或異常狀況及防治不正常操作
- 安全排位連鎖裝置：可防止意外及不當排放
- 增項選擇裝置
- 放射性活度測定與核素鑒定：可測定活度及核種，了解儲存現況及是否達到排放標準
